Introdução
A tecnologia de detecção óptica desempenha um papel central nos testes ultrassônicos a laser (LUT) e tem vantagens sobre os sensores piezoelétricos tradicionais. A detecção óptica sem{1}}contato não interfere no campo ultrassônico e permite que os pontos de detecção se movam rapidamente com precisão espacial precisa. A detecção óptica cobre uma ampla faixa de frequência em bandas-de alta frequência, tornando-a capaz de identificar e analisar ondas ultrassônicas. Em contraste, os sensores piezoelétricos enfrentam desafios na detecção de sinais de alta-frequência devido às limitações das propriedades do material. No entanto, a sensibilidade da detecção óptica diminui significativamente ao lidar com objetos dispersos. O efeito das ondas ultrassônicas em um feixe de luz pode ser classificado principalmente em modulação de intensidade e modulação de fase ou frequência. Devido à frequência extremamente alta da luz, os fotodetectores atuais não podem medir diretamente a fase da luz e só podem detectar a intensidade da luz. Para obter informação de fase do feixe de luz, o feixe deve ser modulado para converter informação de fase em informação de intensidade, que é então recuperada através de demodulação.
02
Técnicas de modulação de intensidade

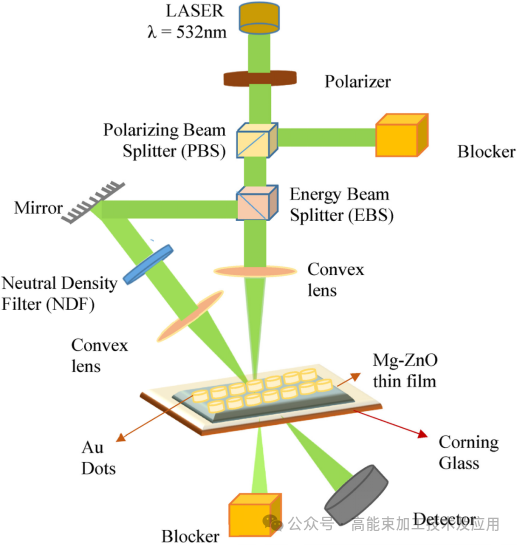

As técnicas de modulação de intensidade adquirem dados de vibração e deslocamento da superfície monitorando as flutuações na intensidade da luz. Essa abordagem inclui principalmente técnicas de sonda-de bomba, técnicas de deflexão óptica e técnicas de difração de grade de superfície. Técnicas de sonda-de bomba são usadas para caracterizar dinâmicas ultrarrápidas e respostas acústicas em micro{4}} a nanoescala. Conforme ilustrado na Figura 1, o princípio envolve o uso de luz de bomba de alta-energia para induzir deformação termoelástica transitória ou pulsos ultrassônicos de alta-frequência no material, seguido de amostragem com luz de sonda que tem um atraso de tempo controlado. Distúrbios ou deslocamentos do índice de refração causados pelo ultrassom alteram as características de reflexão da luz da sonda. Ao ajustar o atraso de tempo entre os dois pulsos usando um estágio de tradução mecânica, o sistema pode registrar a evolução dinâmica do ultrassom em uma escala de picossegundos ou femtossegundos. Técnicas de deflexão óptica detectam inclinações geométricas locais induzidas por ondas acústicas de superfície. Quando o ultrassom passa pelo ponto de detecção, leves inclinações da superfície causam deflexão espacial do feixe de luz refletido. Ao introduzir obstruções físicas no caminho óptico, os deslocamentos angulares são convertidos em flutuações de intensidade de luz recebidas pelo detector. A frequência destas flutuações reflete diretamente as características físicas do campo acústico superficial. As técnicas de difração de grades de superfície são adequadas para superfícies com microestruturas periódicas. À medida que o ultrassom se propaga, muitas vezes causa pequenos ajustes na grade, o que por sua vez altera os ângulos e a distribuição de energia dos feixes difratados. Ao monitorar mudanças na intensidade da luz difratada em ordens específicas, o sistema pode extrair informações de deslocamento dinâmico da superfície em nível sub{18}}nanométrico.
03
Modulação de Fase e Interferometria Fabry-Perot

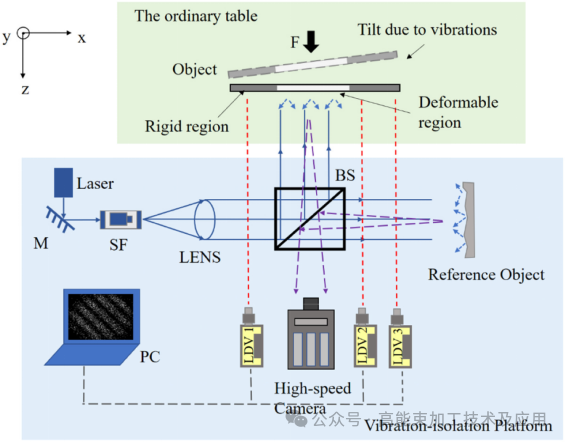

A tecnologia de modulação de fase utiliza o princípio de interferência da luz coerente para converter mudanças de fase moduladas por vibrações ultrassônicas em variações na intensidade das franjas de interferência. Essa tecnologia normalmente atinge uma precisão de nível-nanométrica ou até menor. A detecção interferométrica pode ser dividida em interferência de referência-de luz e interferência de auto{4}}referência. A interferência de-luz de referência inclui interferência de-caminho-zero e interferência heteródina, enquanto esquemas de auto{9}}referência incluem interferência de atraso, interferência holográfica adaptativa e detecção de espalhamento de laser. Em esquemas de demodulação de fase, o interferômetro Fabry-Perot é a técnica central para detecção ultrassônica a laser. Este método consegue a superposição coerente de múltiplos feixes através de uma cavidade ressonante formada por dois espelhos altamente reflexivos (Figura 2). Quando a luz da sonda que transporta informações da fase de vibração da superfície entra na cavidade, os feixes refletem várias vezes entre os espelhos, tornando as franjas de interferência extremamente nítidas. Quando o deslocamento induzido-ultrassônico causa uma mudança de fase, a condição de ressonância muda, levando a flutuações lineares dramáticas na intensidade da luz transmitida ou refletida. Comparados aos interferômetros Michelson convencionais, os interferômetros Fabry-Perot apresentam maior tolerância às vibrações mecânicas ambientais e possuem maior colimação óptica, resultando em melhor sensibilidade ao lidar com superfícies rugosas de grandes componentes aeroespaciais. Ao controlar o comprimento da cavidade com cerâmica piezoelétrica, o sistema pode travar o ponto de operação na região mais sensível da curva de interferência, permitindo extração de alta-linearidade de sinais de vibração acústica fracos. Além disso, os interferômetros holográficos adaptativos usam cristais fotorrefrativos para registrar dinamicamente padrões de interferência, compensando automaticamente distorções de frente de onda causadas por distúrbios ambientais ou morfologias de superfície complexas, melhorando a estabilidade do sistema em ambientes industriais adversos. A tecnologia de detecção de espalhamento a laser captura informações de vibração analisando a evolução dinâmica das distribuições do campo speckle. Embora sua resolução de deslocamento absoluto seja ligeiramente inferior aos métodos interferométricos puros, possui forte robustez ao lidar com superfícies não processadas e altamente espalhadas, servindo como uma abordagem complementar para caracterizar materiais aeroespaciais complexos (como mostrado na Figura 3). Os interferômetros heteródinos geram sinais de batimento introduzindo uma diferença de frequência, resolvendo efetivamente problemas de desvio de sinal DC e melhorando a precisão da medição em ambientes dinâmicos.
04
Resumo
O princípio de detecção óptica do teste ultrassônico a laser estabelece um sistema completo desde a conversão de energia física até a desmodulação da fase do sinal. A tecnologia de modulação de intensidade, com sua estrutura intuitiva e resposta-em tempo real, desempenha um papel importante no monitoramento de processos de alta-velocidade e na caracterização micro{3}}nano. A tecnologia de modulação de fase, representada pelos interferômetros Fabry-Pérot, supera as limitações da detecção sem{6}}contato em termos de sensibilidade e resolução por meio de métodos precisos de coerência óptica. Esse modo de detecção totalmente sem{8}}contato não apenas aborda os desafios da avaliação on-line de componentes curvos complexos, mas também fornece importante suporte teórico e caminhos técnicos para o monitoramento da integridade dos materiais durante todo o seu ciclo de vida.
