01 Introdução ao artigo
Ligas-de alta-temperatura à base de níquel, como materiais usados em ambientes extremos, exibem deformações complexas e não{2}}uniformes em altas temperaturas devido à heterogeneidade das microestruturas na zona de fusão (FZ), na zona-afetada pelo calor (HAZ) e no material de base (BM) de estruturas soldadas-a laser, afetando a capacidade de carga-e a vida útil dos componentes. Os métodos de teste tradicionais têm dificuldade para medir com precisão as propriedades mecânicas e não conseguem prever com precisão a deformação em altas-temperaturas. Para enfrentar esse desafio, este estudo adota uma abordagem colaborativa de caracterização e modelagem em várias{9}escalas, com foco na heterogeneidade das propriedades de micro-zonas em juntas soldadas-a laser. Ao integrar nanoindentação, simulação de elementos finitos (FE) e técnicas de teste de correlação de imagem digital (DIC), foi estabelecido um método para prever deformação térmica não{13}}uniforme na faixa de temperatura de 20 a 800 graus.
02 Visão geral do texto completo
Este estudo usa a superliga à base de-níquel GH3536 como material experimental para conduzir a caracterização e modelagem do comportamento heterogêneo de deformação térmica de juntas soldadas-a laser. Ao integrar nanoindentação, simulação FE e técnicas de teste DIC, combinadas com o modelo de dureza (modelo Ludwick) e método de identificação de parâmetros adimensionais, ele investiga as propriedades micro-mecânicas e padrões de deformação de FZ, HAZ e BM dentro da faixa de temperatura de 20-800 graus. Os resultados experimentais demonstram que esse método multi{8}}escala pode obter com precisão os parâmetros mecânicos de cada micro{11}}região, com um erro máximo de limite de escoamento de apenas 9,8% em comparação com os resultados dos testes DIC; a 800 graus, o desvio de deformação não{15}}uniforme de uma amostra de tração FZ de 3,0 mm de largura atinge 67%. A aplicação desse modelo a testes de flexão de topo de placa e de junta T-verificou a influência das propriedades locais no desempenho em-alta temperatura, explicando a correlação intrínseca entre a heterogeneidade estrutural da micro{19}}região e o comportamento de deformação. Este estudo elucida os principais mecanismos de deformação heterogênea em juntas soldadas de liga de alta-temperatura, aborda a questão da deformação não uniforme que os métodos tradicionais lutam para resolver e possui valor teórico e de engenharia significativo para otimização de processos de soldagem na indústria aeroespacial e áreas relacionadas.
Figura 03
visually analyses the load-depth (P-h) curves of nanoindentation for BM, HAZ, and FZ of laser-welded GH3536 high-temperature alloy joints from 20℃ to 800℃, revealing that the micro-mechanical properties of the laser-welded GH3536 alloy joints exhibit a gradient distribution of BM>HAZ>FZ, e que o aumento da temperatura agrava esta heterogeneidade. A 500 graus, a curva mostra flutuações serrilhadas correspondentes ao efeito Portevin-Le Chatelier (PLC), um fenômeno de instabilidade plástica causado por deformação dinâmica durante a deformação plástica de ligas de alta-temperatura à base de níquel-.

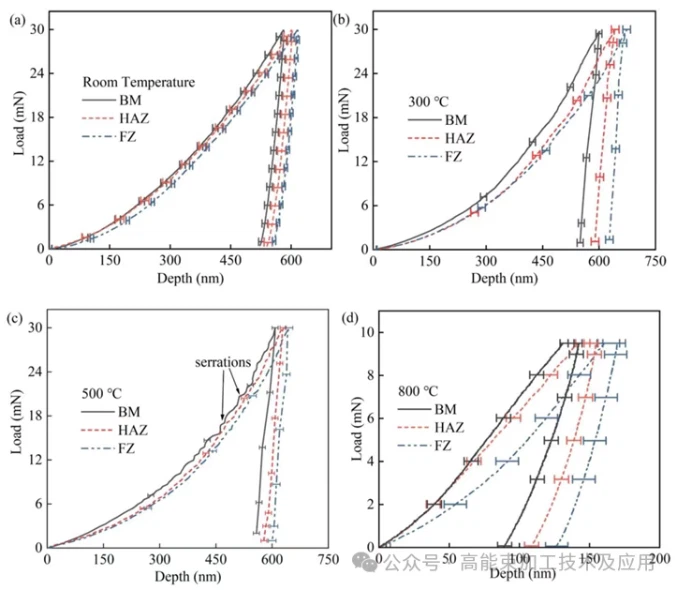

Figura 1. Curvas P-h de testes de indentação em diversas regiões em diferentes temperaturas: (a) 20 graus; (b) 300 graus; (c) 500 graus; (d) 800 graus
A Figura 2 mostra o teste de tração DIC de juntas de liga de alta temperatura-soldadas a laser GH3536 a 20 graus, indicando que a FZ tem as propriedades mecânicas mais fracas, com uma deformação de 0,544 a 350 s, seguida pela HAZ, enquanto o BM é o que menos se deforma, apresentando visualmente a deformação não{7}}uniforme causada pela heterogeneidade de desempenho da micro-região. A curva do teste DIC coincide com a curva do extensômetro, confirmando a precisão e confiabilidade da técnica DIC na caracterização da deformação local de juntas soldadas.
Figure 3 shows the uniaxial tensile simulation of localised properties in different regions of laser-welded GH3536 high-temperature alloy joints, indicating that the strain distribution consistently follows FZ>HAZ>BM em todas as temperaturas, e que o aumento da temperatura agrava essa-deformação não uniforme; as curvas de simulação FE correspondem de perto às curvas experimentais, com um erro máximo de resistência ao escoamento de apenas 9,8%, validando a precisão da inversão de nanoindentação mais o modelo de Ludwick modificado e fornecendo suporte confiável para prever o desempenho do serviço em alta-temperatura e otimizar os processos de soldagem.
A Figura 4 apresenta mapas de contorno da deformação plástica equivalente a 20 graus para juntas de liga de alta temperatura-soldadas a laser GH3536-com diferentes larguras de FZ. Os resultados indicam que a ZF é sempre uma região de deformação concentrada em todas as temperaturas. Em uma largura FZ de 3,0 mm, a deformação não{8}}uniforme é significativa, com um desvio de 68% da deformação uniforme a 800 graus, e esse desvio aumenta com a temperatura. A influência da largura FZ na uniformidade da deformação mostra uma tendência não linear de primeiro aumentar e depois diminuir. Em 1,5 mm, a não uniformidade de deformação é mais fraca devido às fortes restrições do material de base, e em 4,5 mm e 6,0 mm, é mais fraca devido à redistribuição de tensão. Está claro que 3,0 mm é uma largura crítica a ser evitada, fornecendo orientação fundamental para otimizar os parâmetros do processo de soldagem.
