01 Introdução ao artigo:
O aço inoxidável austenítico é amplamente utilizado em áreas críticas, como energia nuclear, construção naval e vasos de pressão, devido às suas excelentes propriedades mecânicas e resistência à corrosão. Para a fabricação de componentes estruturais de placas-espessas nessas áreas, a soldagem a laser de alta-energia-densidade oferece vantagens em relação à soldagem a arco tradicional, como menor entrada de calor e velocidade de soldagem mais rápida, o que ajuda a melhorar o desempenho da junta. No entanto, a soldagem tradicional com fio a laser enfrenta desafios significativos quando aplicada à soldagem com espaços estreitos-de placas espessas-. Por um lado, para obter penetração profunda, o processo de soldagem geralmente emprega o modo "buraco de fechadura", mas esse buraco de fechadura profundo e estreito é extremamente instável, sujeito a colapso e aprisionamento de gás, levando a um grande número de defeitos de porosidade na solda. Por outro lado, embora o uso de um modo de "condução de calor" mais estável possa reduzir a porosidade, sua profundidade de penetração é muito rasa, resultando em baixa eficiência de soldagem e exigindo mais passes de solda para concluir a soldagem de chapas espessas. Isto não só aumenta a entrada de calor cumulativa e a tensão residual, mas também pode levar à falta de fusão nas paredes laterais da ranhura devido à energia concentrada do laser. Portanto, como evitar efetivamente defeitos como porosidade e falta de fusão e, ao mesmo tempo, garantir a estabilidade da soldagem é um gargalo técnico que precisa ser resolvido com urgência no campo da soldagem a laser de-placas espessas. Para enfrentar os desafios acima, a tecnologia de oscilação do feixe laser, como método avançado de controle de energia, apresenta grande potencial. Ao fazer o feixe de laser oscilar em alta frequência ao longo do caminho de soldagem, a distribuição da energia do laser pode ser controlada ativamente e o comportamento da dinâmica de fluidos da poça fundida pode ser melhorado, impactando positivamente a estabilidade do processo de soldagem e a formação da solda.
02 Resumo do texto completo:
Este estudo demonstra intuitivamente os efeitos significativos da tecnologia de oscilação: com a introdução da frequência e amplitude de oscilação, os poros densos comumente encontrados nos métodos tradicionais são efetivamente suprimidos, até mesmo ao ponto de serem completamente eliminados. Contudo, o valor desta investigação vai muito além disso; sua essência está na-revelação profunda dos mecanismos físicos subjacentes por meio de técnicas avançadas, como a fotografia-de alta velocidade. O estudo descobriu que a tecnologia de oscilação remodela o processo de soldagem de duas maneiras. Primeiro, ele transforma o "buraco de fechadura" originalmente profundo e violentamente flutuante em um canal fundido mais amplo, mais estável e mais{5}}duradoiro. Isto não só reduz a formação de bolhas na fonte mas, mais importante ainda, proporciona caminhos de fuga ascendentes suficientes para as bolhas que já se formaram. Em segundo lugar, a oscilação de alta-frequência induz um forte efeito de agitação de vórtice na poça fundida. Esta ação de agitação, por um lado, distribui uniformemente o calor pelas paredes laterais da ranhura, resolvendo completamente o problema da fusão incompleta; por outro lado, atua como um agitador, agitando ativamente a poça de fusão, ajudando as bolhas a se desprenderem da frente de solidificação e acelerando sua expulsão. Além disso, esse forte fluxo de fusão otimiza a microestrutura da solda, interrompendo o crescimento de grãos colunares grossos e promovendo o refinamento dos grãos, estabelecendo as bases para a obtenção de propriedades mecânicas superiores. Por fim, a preparação bem-sucedida de juntas soldadas livres de defeitos-de 40 mm de espessura, evidenciada por resultados de testes não{14}}destrutivos, confirma poderosamente o ciclo fechado completo desta tecnologia, da teoria à prática, fornecendo orientação teórica inestimável e soluções de processo para a aplicação de engenharia de soldagem a laser de placas espessas.
03 Análise de Imagem e Texto
A Figura 1 mostra claramente a configuração do sistema experimental usado neste estudo, que é um diagrama esquemático do princípio de soldagem de alimentação de fio oscilante a laser com-intervalo estreito-. Vários componentes principais são representados em detalhes: um cabeçote de laser de alta-potência irradia verticalmente para baixo, com seu feixe de laser focado em uma peça de placa espessa com uma ranhura-estreita; um mecanismo de alimentação de arame alimenta com precisão o arame de soldagem lateral e frontalmente na área de interação entre o feixe de laser e a poça fundida, fornecendo metal de adição para a solda; simultaneamente, um bocal de gás de proteção sopra coaxialmente ou lateralmente o gás inerte para evitar que o metal fundido oxide em altas temperaturas. Um círculo esquemático ampliado ilustra vividamente que o ponto do laser, enquanto se move ao longo da direção de soldagem, também sofre movimento periódico de alta-frequência ao longo de uma trajetória predefinida no plano X-Y.
Figura 2,
por meio de imagens de inspeção de raios X não{0}}destrutivas-, revela visualmente o papel decisivo da oscilação do feixe de laser na supressão de defeitos de porosidade. Esta figura normalmente consiste em diversas imagens de raios X justapostas, comparando a qualidade interna das soldas sob diferentes condições de soldagem. A amostra de linha de base à esquerda (sem oscilação) mostra uma costura de solda preenchida com numerosos poros densos. Esses pontos pretos demonstram que no modo tradicional de soldagem por penetração profunda, uma grande quantidade de gás é aprisionada e capturada pelo metal que se solidifica rapidamente, levando a sérios defeitos. As imagens à direita, porém, mostram os resultados após a aplicação de diferentes parâmetros de oscilação. Podemos observar claramente que à medida que a amplitude de oscilação aumenta, o número de poros na solda diminui drasticamente e sua distribuição torna-se mais esparsa. Quando os parâmetros de oscilação são otimizados para um valor específico, os defeitos de porosidade na costura de solda são quase completamente eliminados, resultando em uma costura de solda densa e limpa. A conclusão é que a oscilação do feixe de laser é um meio extremamente eficaz de suprimir defeitos de porosidade em soldagem a laser com lacunas-estreitas-de placas espessas. Isso demonstra que, ao controlar racionalmente a distribuição de energia, a estabilidade do processo de soldagem pode ser fundamentalmente melhorada, fornecendo um caminho de processo crucial para alcançar soldagem de alta{13}}qualidade.

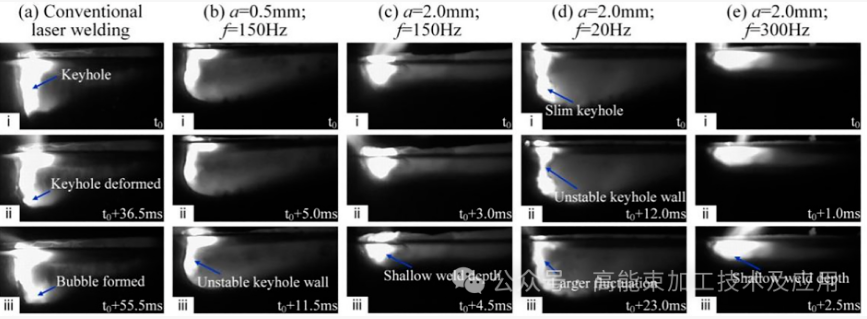

A Figura 3 utiliza tecnologia de câmera de alta{1}}velocidade para capturar e comparar o comportamento dinâmico do "buraco de fechadura" na superfície da poça de fusão durante o processo de soldagem. Esta figura normalmente inclui dois conjuntos de imagens sequenciais ou quadros de vídeo. Sob condições não{4}}oscilantes, as imagens mostram que a abertura do buraco da fechadura é muito estreita e sua morfologia é extremamente instável, exibindo flutuações violentas, contrações frequentes e colapsos. Este comportamento instável é a causa direta da turbulência do metal fundido, do arrastamento do gás de proteção e da formação de bolhas. Em contraste, após a aplicação de parâmetros de oscilação otimizados, a morfologia do buraco de fechadura muda fundamentalmente: a sua abertura torna-se significativamente mais larga e arredondada, e mantém uma forma relativamente estável durante todo o processo de soldadura, com uma vida útil bastante prolongada.
A Figura 4 mostra o resultado final da soldagem topo a topo de uma chapa de aço inoxidável com 40 mm de espessura utilizando o processo otimizado de soldagem oscilante a laser. Esta imagem é uma fotografia metalográfica macroscópica-de seção transversal do cordão de solda polido e gravado, exibindo completamente toda a área da junta, de baixo para cima. A imagem mostra que o cordão de solda, formado por dezenas de camadas de cordões de solda, consegue uma perfeita ligação metalúrgica com os chanfros do metal base em ambos os lados, sem defeitos visíveis como falta de fusão, inclusões de escória ou trincas. Cada camada de cordão de solda é uniforme e densa, com transições suaves entre camadas. Mais importante ainda, combinado com os resultados da inspeção-por raios X, isso prova que não há defeitos volumétricos, como poros, dentro da costura de solda em toda a sua espessura. Isso verifica com sucesso que a tecnologia de oscilação do feixe de laser não apenas tem um excelente desempenho na soldagem de-passamento único, mas também pode ser aplicada com sucesso na soldagem de-passagens múltiplas e-multicamadas de chapas grossas com requisitos extremamente exigentes. Isso indica que a tecnologia tem uma janela de processo estável e boa repetibilidade, possuindo grande potencial para resolver os principais problemas de aplicações de engenharia e marca a transformação bem-sucedida dos resultados de pesquisas de laboratório em uma solução confiável e de alta{13}}qualidade para soldagem de chapas grossas.
04 Conclusão:
Este artigo elabora e verifica sistematicamente a eficácia significativa da tecnologia de oscilação de feixe de laser no tratamento de defeitos importantes (porosidade e falta de fusão) na soldagem alimentada por fio-de folga estreita de aço inoxidável 316L com 40 mm de espessura. Enfrentando os desafios da soldagem de penetração profunda tradicional, que sofre de porosidade significativa devido à instabilidade do buraco de fechadura e à falta de fusão causada pela energia concentrada, este estudo demonstra que a introdução de oscilação circular de alta-frequência do feixe de laser pode eliminar completamente defeitos de porosidade dentro da costura de solda e melhorar significativamente a qualidade da soldagem. O valor principal está em sua-análise mecanicista profunda. Usando fotografia de alta-velocidade, o estudo revela que a tecnologia de oscilação transforma o modo de soldagem de um buraco de fechadura profundo e instável, propenso a colapsar, em uma poça de fusão aberta ampla, rasa, estável e{10}}mais duradoura. Este canal fundido estável reduz fundamentalmente o aprisionamento de gás e fornece caminhos de escape e tempo suficientes para quaisquer bolhas formadas acidentalmente, purificando assim eficazmente a poça fundida. Simultaneamente, a oscilação de alta-frequência induz um forte efeito de agitação de vórtice na poça de fusão. Este fluxo ativo de metal fundido não apenas distribui o calor de maneira mais uniforme para as paredes laterais da ranhura, eliminando o risco de falta de fusão, mas também acelera o movimento ascendente das bolhas residuais através da agitação. Além disso, este forte campo de fluxo interrompe o crescimento contínuo de grãos colunares grossos durante a solidificação, promovendo a formação de grãos equiaxiais na região central da solda, alcançando o refinamento dos grãos e estabelecendo as bases para melhores propriedades mecânicas das juntas.
