A influência dos parâmetros do gás de proteção no processo de soldagem a laser

A influência dos parâmetros do gás de proteção no processo de soldagem a laser

01 Introdução

A tecnologia de soldagem a laser, devido à sua alta densidade de energia, baixa entrada de calor e características sem{0}}contato, tornou-se um dos principais processos na fabricação moderna de precisão. No entanto, a oxidação, a porosidade e a perda de elementos causada pelo contato entre a poça de fusão e a atmosfera durante a soldagem restringem seriamente as propriedades mecânicas e a vida útil das soldas. O gás de proteção, como meio principal para controlar o ambiente de soldagem, deve ser selecionado com base em seu tipo, vazão e método de sopro, em combinação com as características do material (como reatividade química e condutividade térmica) e espessura da placa.

Processamento de laser e feixe de elétrons

02 Tipos de Gás de Proteção

A função principal do gás de proteção é isolar o oxigênio, regular o comportamento da poça de fusão e melhorar a eficiência do acoplamento de energia. Com base nas propriedades químicas, os gases de proteção são classificados em gases inertes (argônio, hélio) e gases ativos (nitrogênio, dióxido de carbono). Os gases inertes têm alta estabilidade química e previnem efetivamente a oxidação da poça fundida, mas suas diferenças termofísicas afetam significativamente os resultados da soldagem.

Por exemplo, o argônio (Ar) tem alta densidade (1,784 kg/m³), formando uma camada de cobertura estável, mas sua baixa condutividade térmica (0,0177 W/m·K) retarda o resfriamento e resulta em penetração mais rasa. Em contrapartida, o hélio (He) possui condutividade térmica 8 vezes maior (0,1513 W/m·K), acelerando o resfriamento e aumentando a profundidade de penetração, mas sua baixa densidade (0,1785 kg/m³) facilita seu escape, necessitando de maior vazão para manter a proteção.

Gases ativos, como nitrogênio (N₂), podem melhorar a resistência da solda por meio do fortalecimento da solução-sólida em alguns casos, mas o uso excessivo pode causar porosidade ou precipitação de fase frágil. Por exemplo, a infiltração de nitrogênio na poça fundida durante a soldagem duplex de aço inoxidável pode perturbar o equilíbrio das fases ferrita/austenita, reduzindo a resistência à corrosão.

[Imagem: Figura 1. Soldagem a laser em aço inoxidável 304L, (topo) proteção Ar; (inferior) proteção N₂]

Do ponto de vista do mecanismo do processo, a alta energia de ionização do hélio (24,6 eV) suprime a blindagem do plasma, aumentando a absorção e penetração da energia do laser. O argônio, com menor energia de ionização (15,8 eV), gera facilmente nuvens de plasma, exigindo desfocagem ou modulação de pulso para reduzir a interferência. Além disso, os gases ativos podem reagir quimicamente com a poça fundida (por exemplo, N₂ formando nitretos com Cr no aço), alterando a composição da solda e necessitando de uma seleção cautelosa.

Exemplos de aplicação de materiais:
- Aço: Para chapas finas (<3 mm), argon ensures surface smoothness, with oxidation layer thickness of only 0.5 μm on a 1.5 mm low-carbon steel weld. For thick plates (>10 mm), a adição de hélio melhora a penetração.
- Aço inoxidável: a proteção com argônio evita a perda de Cr. No aço inoxidável 304 com 3 mm de espessura, o teor de Cr na solda chega a 18,2% (próximo de 18,5% no metal base). O aço inoxidável duplex requer misturas de Ar-N₂ (N₂ menor ou igual a 5%) para equilíbrio de fases. A pesquisa mostra que com o aço inoxidável duplex 2205 de 8 mm de espessura, o Ar-2%N₂ mantém uma relação ferrita/austenita de 48:52 e resistência à tração de 780 MPa, melhor que o Ar puro (720 MPa).
- Ligas de alumínio: Para chapas finas (<3 mm), high reflectivity reduces absorption. Helium, with its high ionization energy, stabilizes plasma. In 2 mm thick 6061 aluminum alloy, helium shielding achieves 1.8 mm penetration, 25% deeper than with argon, with porosity below 1%. For thick plates (>5 mm), misturas de He-Ar (3:1) equilibram penetração e custo. Por exemplo, a soldagem de placa 5083 de 8 mm de espessura com mistura de gás alcançou penetração de 6,2 mm, 35% mais profunda que o Ar puro, ao mesmo tempo que reduziu o custo em 20%.

Processamento de laser e feixe de elétrons

03 Influência da vazão do gás de proteção

A taxa de fluxo do gás de proteção afeta diretamente a capacidade de cobertura e a dinâmica dos fluidos da poça fundida. O fluxo insuficiente não consegue isolar totalmente o ar, causando oxidação e porosidade. O fluxo excessivo pode induzir turbulência, desgastando a poça de fusão e causando depressões ou respingos. De acordo com o número de Reynolds (Re=ρvD/μ), o fluxo mais alto aumenta a velocidade, e quando Re > 2300, o fluxo laminar transita para a turbulência, desestabilizando a poça fundida. Assim, a vazão crítica deve ser determinada experimentalmente ou por simulação CFD.

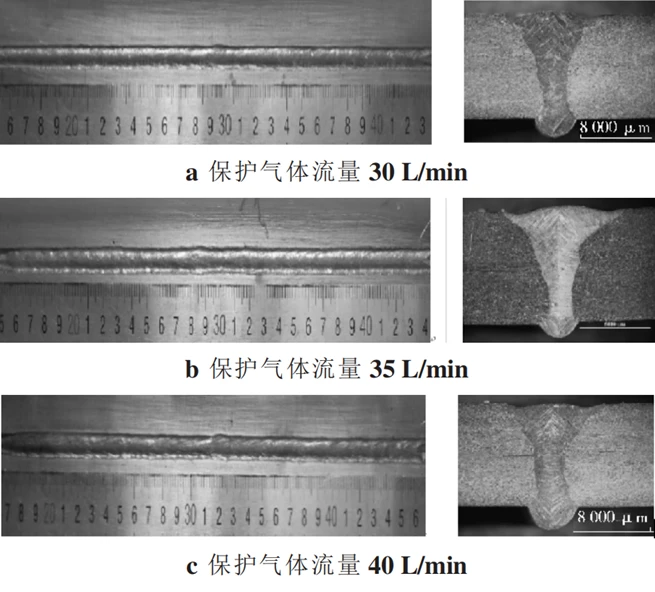

[Imagem: Figura 2. Influência de diferentes vazões de gás de proteção nas soldas]

A otimização do fluxo deve considerar a condutividade térmica e a espessura da placa:
- Steel and stainless steel: For thin low-carbon steel (1–2 mm), 10–15 L/min is suitable. For thicker plates (>6 mm), são necessários 18–22 L/min para suprimir a oxidação. Por exemplo, com aço inoxidável 316L de 6 mm de espessura, 20 L/min melhoraram a uniformidade da dureza HAZ em 30%.
- Aluminum alloys: High thermal conductivity requires higher flow to prolong protection. In 3 mm thick 7075 aluminum alloy, 25–30 L/min minimized porosity (0.3%). For plates >10 mm, é necessário soprar composto para evitar turbulência.

Processamento de laser e feixe de elétrons

04 Influência dos métodos de sopro de gás de proteção

O método de sopro, ao controlar a direção e distribuição do fluxo de ar, impacta diretamente o fluxo da poça fundida e a supressão de defeitos. Altera os gradientes de tensão superficial e o fluxo de Marangoni, regulando assim a dinâmica da poça de fusão. O sopro-lateral induz o fluxo direcional, reduzindo a porosidade e as inclusões, enquanto o sopro composto equilibra a distribuição de energia e melhora a uniformidade da solda.

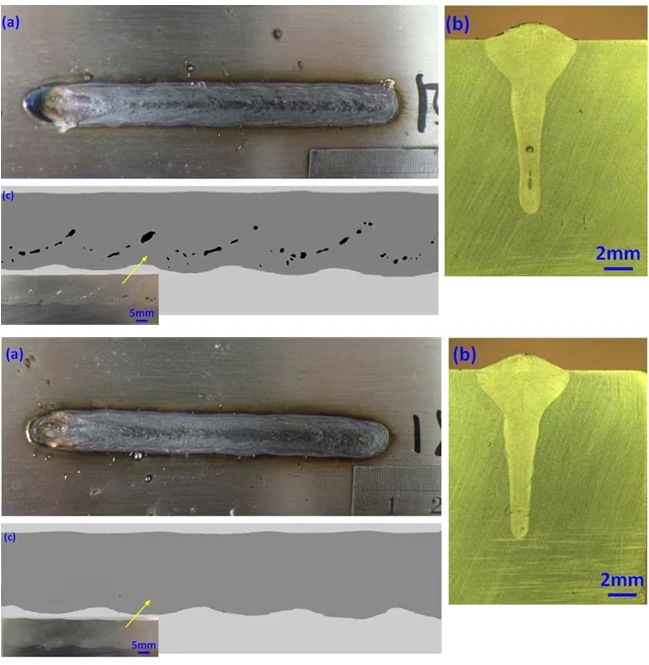

[Imagem: Figura 3. Influência de diferentes métodos de sopro nas soldas]

Principais métodos de sopro:
- Sopro coaxial: O fluxo de ar é coaxial com o feixe de laser, cobrindo simetricamente a poça de fusão, adequado para soldagem em alta-velocidade. Garante alta estabilidade do processo, mas pode interferir no foco do laser. Por exemplo, com aço automotivo galvanizado de 1,2 mm, o sopro coaxial aumentou a velocidade de soldagem para 40 mm/s, com respingos<0.1.
Sopro - lateral-: o fluxo de ar entra pela lateral, limpando efetivamente o plasma e as impurezas, adequado para soldagem de penetração profunda. Para aço Q345 de 12 mm de espessura com sopro lateral-de 30 graus, a penetração aumentou 18% e a porosidade caiu de 4% para 0,8%.
- Sopro composto: Combinando sopro coaxial e lateral-, ele suprime simultaneamente a oxidação e a interferência do plasma. Para liga de alumínio 6061 com 3 mm de espessura e design de bico duplo, a porosidade diminuiu de 2,5% para 0,4%, com resistência à tração atingindo 95% do material de base.

05 Conclusão

A influência do gás de proteção na qualidade da soldagem decorre essencialmente de sua regulação da transferência de energia, da termodinâmica da poça fundida e das reações químicas:
1. Transferência de energia: A alta condutividade térmica do hélio acelera o resfriamento, reduzindo a largura da HAZ; a baixa condutividade do argônio prolonga a vida útil da poça fundida, beneficiando a formação de folhas finas.
2. Estabilidade da poça fundida: O cisalhamento do fluxo de ar afeta o fluxo da poça fundida. O fluxo adequado suprime respingos, enquanto o fluxo excessivo causa vórtices e defeitos.
3. Proteção química: Os gases inertes isolam o oxigênio, evitando a oxidação dos elementos da liga (por exemplo, Cr, Al). Gases ativos (por exemplo, N₂) alteram as propriedades da solda por meio do fortalecimento da solução-sólida ou da formação de compostos, mas exigem controle preciso.

Processamento de laser e feixe de elétrons

Fonte: coletado pela equipe editorial da conta pública do WeChat "Tecnologia e aplicações de processamento de feixe de alta{0}}energia".
