01 Introdução
Com o avanço contínuo da ciência e da tecnologia e a ampla aplicação de novos materiais, a fabricação moderna está se desenvolvendo rapidamente em direção a direções leves, miniaturizadas e de alta{0}}precisão. Em campos como microeletrônica, optoeletrônica e micro{2}}sistemas eletromecânicos (MEMS), a conexão e integração de micro{3}}nanoestruturas são particularmente importantes. Os métodos de processamento tradicionais, como processamento a laser de pulso-longo ou usinagem por descarga elétrica, geralmente vêm com zonas-afetadas pelo calor (HAZ) significativas, que podem facilmente levar à deformação do material, microfissuras ou camadas reformuladas, dificultando o atendimento aos requisitos de interconexão de alta-precisão em micro- e nanoescala. Lasers ultrarrápidos, geralmente referindo-se a lasers com larguras de pulso na faixa de femtossegundos (fs) ou picossegundos (ps), fornecem uma nova solução para fabricação de precisão devido à densidade de potência de pico extremamente alta e ao tempo de interação ultra{10}}curto. Em particular, a soldagem micro{12}}nano a laser ultrarrápida (Nano Welding) pode superar as limitações de difusão térmica da soldagem tradicional e obter conexões precisas na escala micro-nano. Esta tecnologia utiliza os efeitos não lineares da interação ultrarrápida do laser com materiais para obter fusão e ligação em áreas extremamente pequenas, evitando danos às estruturas circundantes. Com base nos avanços mais recentes no processamento ultrarrápido de microestruturas a laser, este artigo se concentra em explicar os princípios básicos da micro-nano soldagem a laser ultrarrápida, os principais parâmetros do processo e suas aplicações típicas em diferentes sistemas de materiais.
02 Princípio da soldagem a laser ultra{1}}rápida
O mecanismo central da soldagem micro{0}}nano a laser ultrarrápida reside no processo termodinâmico e no efeito de aprimoramento de campo local. O princípio básico é que através da interação entre o laser ultrarrápido e o material, a interface de contato das microestruturas a serem soldadas sofre fusão local, eliminando assim lacunas e formando uma conexão estável. No processo de soldagem para estruturas de comprimento de onda, como nanofios, a irradiação do laser de femtosegundo pode induzir ressonância de plasma localizada, que gera campos localizados de alta-temperatura nos pontos cruzados ou áreas de contato dos nanofios, permitindo a conexão, corte ou remodelagem dos nanofios. Uma vantagem significativa desta tecnologia é a sua localização térmica extremamente elevada. Devido à largura de pulso ultracurta do laser ultrarrápido (normalmente na escala de femtossegundos), a difusão de calor é significativamente suprimida, permitindo que a temperatura geral atinja o equilíbrio em 10⁻¹² segundos. Este mecanismo de relaxamento térmico ultrarrápido garante que as altas temperaturas fiquem confinadas apenas às regiões locais onde ocorre a ressonância do plasma, enquanto as áreas da estrutura do nanofio fora da zona de ressonância não são danificadas pela alta temperatura, mantendo assim a integridade estrutural geral do dispositivo. Além disso, a escolha dos parâmetros do processo de soldagem tem um impacto decisivo na qualidade da solda. Estudos demonstraram que o uso de uma alta taxa de repetição de pulso combinada com baixa energia de pulso pode efetivamente reduzir a formação de compostos intermetálicos frágeis, diminuir a ocorrência de defeitos de solda e prevenir a ablação excessiva do material metálico.
Figura 1. Diagrama esquemático da ionização não linear, evolução do plasma e mecanismos termodinâmicos de interação do laser ultrarrápido com o silício.

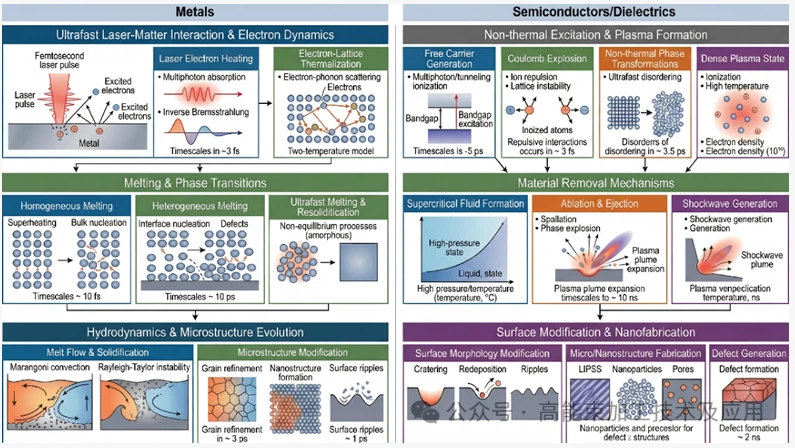

Figura 2. Comparação de mecanismos de deposição de energia e processos de transformação de fase de metais e materiais não{1}}metálicos em micro{2}}nano soldagem a laser ultrarrápida.
03 Aplicações de soldagem a laser ultrarrápida
Atualmente, a tecnologia de soldagem micro{0}}nano a laser ultrarrápida tem sido amplamente aplicada à conexão de várias micro{1}}nanoestruturas condutoras. Dependendo das características do material, ela pode ser categorizada principalmente em soldagem de micro{3}}nanoestruturas metálicas, soldagem de nanomateriais semicondutores e soldagem de heterojunção de materiais diferentes. Nestes três cenários de aplicação, os lasers ultrarrápidos demonstraram vantagens significativas em relação aos processos tradicionais.
Em termos de interconexão precisa de micro{0}}nanoestruturas metálicas, as tecnologias tradicionais de micro{1}soldagem geralmente enfrentam graves efeitos de transbordamento térmico ao manusear fios metálicos em escala micro- ou nanométrica-, devido à dificuldade de controlar com precisão a entrada de calor. Esta carga térmica excessiva não apenas derrete facilmente fios metálicos finos, mas também tende a formar compostos intermetálicos frágeis nas junções de metais diferentes, resultando em baixa resistência mecânica e frequentes defeitos de soldagem. Em contraste, a soldagem a laser ultrarrápida, ao empregar uma estratégia de processo única que combina altas taxas de repetição de pulso com baixa energia de pulso, supera efetivamente esses desafios. Esta sinergia de alta frequência de repetição e baixa energia garante acumulação de energia suficiente para soldagem, ao mesmo tempo que reduz significativamente a ablação excessiva do material metálico, suprimindo efetivamente a formação de compostos intermetálicos frágeis e minimizando defeitos de solda.
Em aplicações específicas, os pesquisadores foram os primeiros a usar essa tecnologia para realizar a soldagem de micro-fios de Ag a substratos de Cu, demonstrando seu potencial em interconexões microeletrônicas. Além disso, para nanofios metálicos homogêneos Ag-Ag em nanoescala, os pesquisadores soldaram com sucesso os nanofios usando pulsos ultracurtos de 35 fs a uma densidade de energia de aproximadamente 90 mJ/cm². As juntas resultantes não só ficaram estruturalmente intactas, mas também mantiveram excelente condutividade elétrica e resistência mecânica.
Na conexão não destrutiva de nanomateriais semicondutores, os processos convencionais de aquecimento global ou soldagem por contato podem facilmente danificar a estrutura cristalina dos nanofios ou causar danos térmicos em áreas não{0} soldadas devido à alta fragilidade e sensibilidade térmica dos materiais semicondutores. A soldagem a laser ultrarrápida aborda esse problema por meio de seu mecanismo exclusivo de ressonância de plasma localizada. Quando a irradiação do laser de femtossegundo é aplicada a nanofios, a ressonância de plasma localizada é induzida nas interseções ou junções, gerando altas temperaturas localizadas para obter soldagem, corte ou remodelagem. Como o tempo de ação do laser ultrarrápido é extremamente curto, a difusão de calor atinge o equilíbrio na faixa de picossegundos (10^-12 segundos), o que significa que a alta temperatura gerada é estritamente confinada à área ressonante local, deixando as estruturas de nanofios fora da zona ressonante completamente intactas.
Com base neste princípio, os pesquisadores alcançaram com sucesso a soldagem de nanofios semicondutores homogêneos de ZnO-ZnO. Com largura de pulso de 35 fs e densidade de energia de 77,6 mJ/cm², após 30 segundos de irradiação, os nanofios estavam conectados de forma firme e não destrutiva. Essa inovação fornece um método de processamento sem{6}}contato eficiente e preciso para a montagem de todos os-fotodetectores e sensores de óxido.
A tecnologia de soldagem micro{0}}nano a laser ultrarrápida, com largura de pulso extremamente curta e potência de pico extremamente alta, superou as limitações dos métodos tradicionais de soldagem no controle dos efeitos térmicos, tornando-se uma ferramenta indispensável no campo da fabricação micro-nano. Por meio de ressonância de plasma localizada e mecanismos de absorção não linear, esta tecnologia pode alcançar fusão e ligação precisas de materiais em escalas espaciais e temporais extremamente pequenas, evitando efetivamente danos térmicos às micro{3}}nanoestruturas circundantes. De microfios metálicos a nanofios semicondutores e até mesmo junções complexas de materiais heterogêneos, a soldagem a laser ultrarrápida demonstrou ampla adaptabilidade de materiais e excelente qualidade de processamento. No futuro, com pesquisas mais profundas sobre os mecanismos de interação laser-matéria e melhorias adicionais no desempenho do laser, espera-se que a micro{7}}nano soldagem a laser ultrarrápida desempenhe um papel ainda mais crítico na fabricação de eletrônicos flexíveis, dispositivos nano{8}}optoeletrônicos e sensores altamente integrados, levando a tecnologia de fabricação micro-nano a uma maior precisão e maior eficiência.
